多极黄色滑触线

2021-04-25 09:25 已有人浏览

分类多极滑触线

产品多极黄色滑触线

尺寸200mm*200mm

长度300cm

价格按需求定价

电话 0510-85581001

公司可提供的产品有DHG塑料导管式滑线,DHGJ铝合金导管式滑线,DHH单极组合式滑线,DHR柔性滑线,DHK刚体滑线,C型电缆滑车等移动供电设备。本公司产品质量稳定可靠,可与国内外同类产品进行可靠性互换。

详情介绍

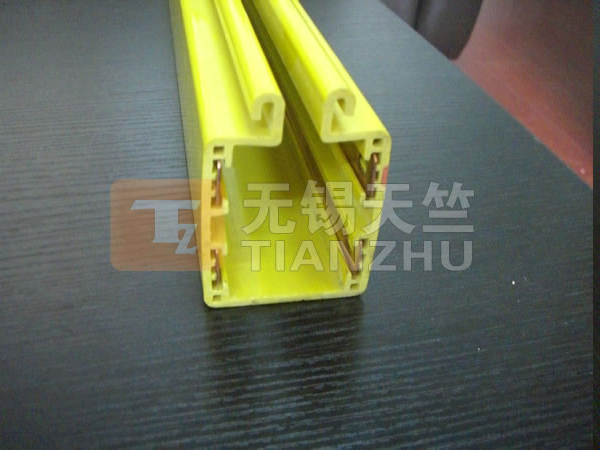

多极黄色滑触线



高低脚带零线出口型



  高低脚带零线滑触线型

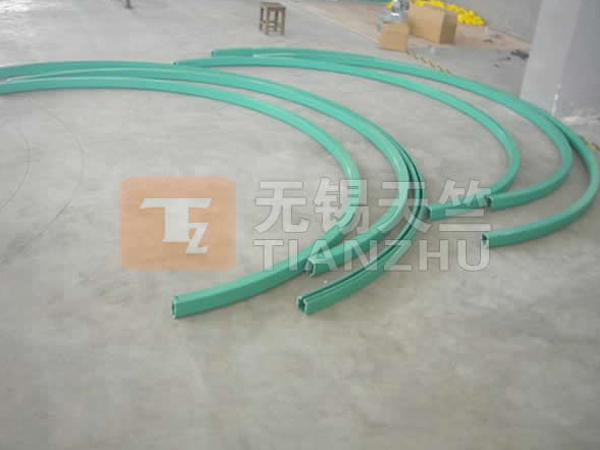

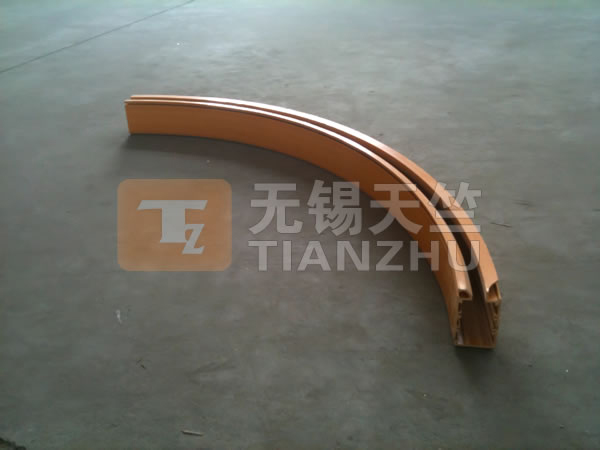

弧形滑触线1



 弧形滑触线2



铝合金滑触线DHGJ-4-15


DHGJ普通型铝合金滑线



 DHGJ-4铝合金四级滑线



多极管式滑线



多极DHG-5-15



优质4极高低脚滑线

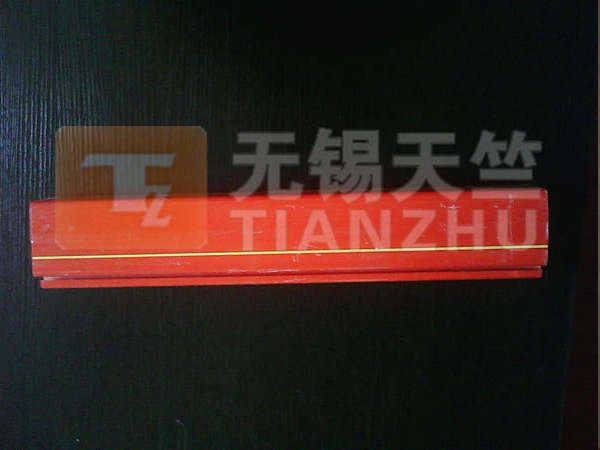

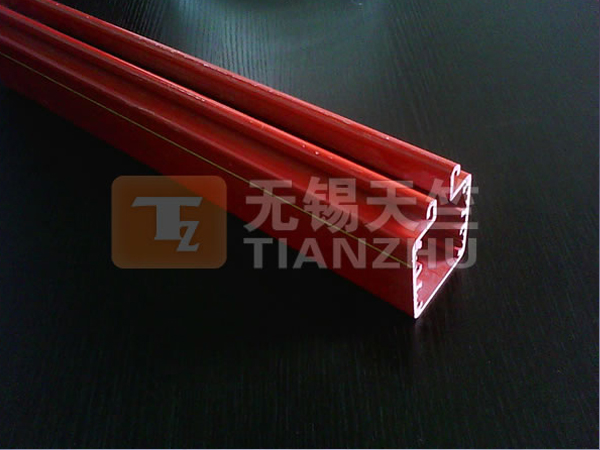

出口4极红滑线DHG-4-15



 4极出口滑线(1)



4极出口滑线(2)



     多极滑触线出口

一:产品特点


DHG(DHGJ)系列安全滑触线优点:占用空间小、组合灵活、弯道半径小、安装方便快捷。

应用领域:港口运输、造纸、自来水、汽车制造、家电、物流等行业。

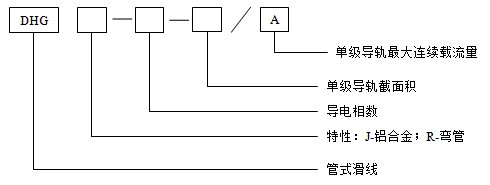

二:产品型号、规格


a.输电导管


㈠单级导轨***大连续载流量:50A ; 80A ; 125A ; 140A ; 170A ; 210A ; 270A ; 320A ; 360A

㈡单级导轨截面积:10mm2; 16mm2; 25mm2 ; 35mm2 ; 50mm2 ; 70mm2 ; 95mm2 ; 150mm2

㈢导电相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相

㈣管式滑线: J-铝合金;R-弯管;普通型不标

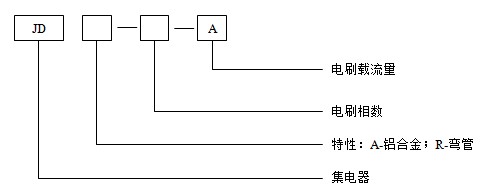

b.集电器


㈠电刷载流量:40A ; 60A ; 150A

㈡电刷相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相

㈢特性:A-铝合金;R-弯管

㈣集电器:多级管式集电器

三:主要技术参数

1.安全指标


序号类别指标值
1极间、极对地绝缘电阻>10MΩ
2绝缘介电强度试验工频交流3000V、1min 无击穿闪烁现象
3相比漏电起痕指数CT1>600V
4可燃性试验自熄
5环境试验
  1. 耐高温试验:+55℃

  2. 耐低温试验:-20℃

  3. 耐湿热试验相对湿度 95%+40℃

6电动稳定性50倍I额定 0.1s
7电热稳定性2倍I额定 1s
8冲击耐化学腐蚀、稳定性耐酸、耐碱、耐盐雾腐蚀
9外壳防护等级IP13  IP23   IP54


2.主要性能指标


类别指标值
输电导轨符合GB3952-3957-83《电线电缆导体》标准要求,
电阻率ρ≤0.017Ωmm/m
电刷电阻系数:0.1~0.35;
摩擦系数:0.2;
接触压降:0.3~0.7V;
运行2000KM磨损量:<0.7mm;
电刷有效磨损:4~6mm;
有效工作压力:1.8~203N/cm
集电器主体材料:粉末冶金(铜和石墨)
环境温度:-40℃~+105℃
运行速度:U≤120m/min
工作电压:不超过交流电660V或直流1000V
电刷接触压降:0.3~0.7V
电刷有效磨损量:4~6mm
牵引力:F<80N;

四:型号与基本数据


1)DHG型滑线(导管)由工程塑料外壳和不同根数的铜排组成。外壳具备绝缘防护和提供集电器行走轨道的双重作用。

相数型号截面积mm2额定载流量A电阻Ω/km阻抗Ω/km质量kg/m
DHG-4-1010501.9121.9212.25
DHG-4-1515801.1951.2042.40
DHG-4-25251250.7650.7812.65
DHG-4-35351400.5460.5682.95
DHG-4-50501700.3820.4113.50
DHG-4-70702100.2730.3104.13
DHG-5-1515801.1951.2052.79
DHG-5-25251250.7650.7803.22
DHG-5-35351400.5460.5673.63
DHG-5-50501700.3820.4104.30
DHG-5-70702100.2730.3105.10
DHG-6-1010501.9121.9212.33
DHG-6-35351400.5460.5726.24
DHG-6-50501700.3820.4177.02
DHG-6-70702100.2730.3188.07
DHG-7-1010501.9121.9212.40
DHG-7-35351400.5460.5716.56
DHG-8-1010501.9121.9483.16
DHG-8-1515801.1951.2543.55
DHG-8-25251250.7650.8674.21

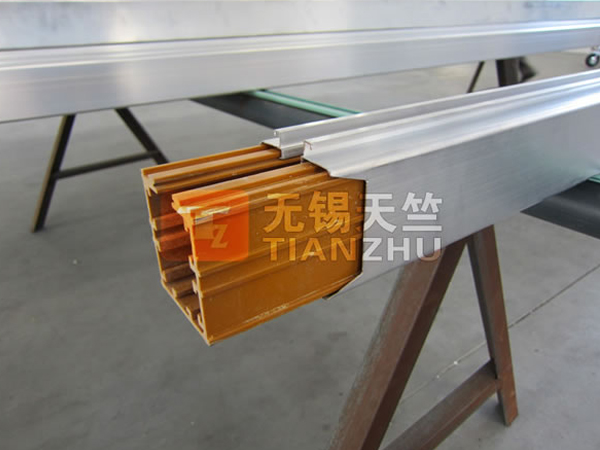

2)DHGJ型滑线(导管)是由铝合金外壳和铜排组成。铜排安装在工程塑料制成的槽板里,槽板起到绝缘作用,铝合金外壳具有提供集电器的行走轨道和内部机构的防护作用。



相数型号截面积mm2额定载流量A电阻Ω/km阻抗Ω/km质量kg/m
DHGJ-4-1515801.1951.2042.80
DHGJ-4-25251250.7650.7793.03
DHGJ-4-35351400.5460.5663.30
DHGJ-4-50501700.3820.4093.83
DHGJ-4-70702100.2730.3094.40
DHGJ-4-95952700.2010.2547.32
DHGJ-4-1201203200.1590.2188.18
DHGJ-4-1501503600.1270.1949.21
DHGJ-5-1515801.1951.2053.52
DHGJ-5-25251250.7650.7803.84
DHGJ-5-35351400.5460.5674.17
DHGJ-5-50501700.3820.4105.16
DHGJ-5-70702100.2730.3105.94
DHGJ-8-1010501.9121.9193.73
DHGJ-8-1515801.1951.2064.05
DHGJ-8-25251250.7650.7815.74
十二DHGJ-12-1010501.9121.9197.34
DHGJ-12-1515801.1951.2067.82
DHGJ-12-25251250.7650.7818.78
十四DHGJ-14-1010501.9121.9197.76
DHGJ-14-1515801.1951.2068.24
DHGJ-14-25251250.7650.7819.20


五:集电器



集电器是将滑线(导管)中的电能通过滑动接触输送给用电设备的装置。JD型适用于DHG型滑线,JDA型适用于DHGJ型滑线。


相数型号额定载流量A质量kg碳刷形式应用范围
JD-4-16160.28

JDA-4-16160.28

JD-4-40400.49

JD-4-40S400.48双碳刷
JDA-4-40400.61

JDA-4-40S401.60双碳刷
JD-4-60600.68

JDA-4-60600.72

JD-4-150S1501.6双碳刷
JDA-4-150S1501.6双碳刷DHGJ-4-95~150
JD-5-70700.92

JDA-5-70700.92

JD-5-1501501.30

JDA-5-1501501.28

JD-6-25250.68
DHG-6-10
JD-6-140S1402.9双碳刷DHG-6-35~70
JD-7-25250.75
DHG-7-10
JD-7-140S1403.0双碳刷DHG-7-35~70
JD-8-25251.0

JDA-8-25251.1

十二JDA-12-25253.0

十四JDA-14-25253.1

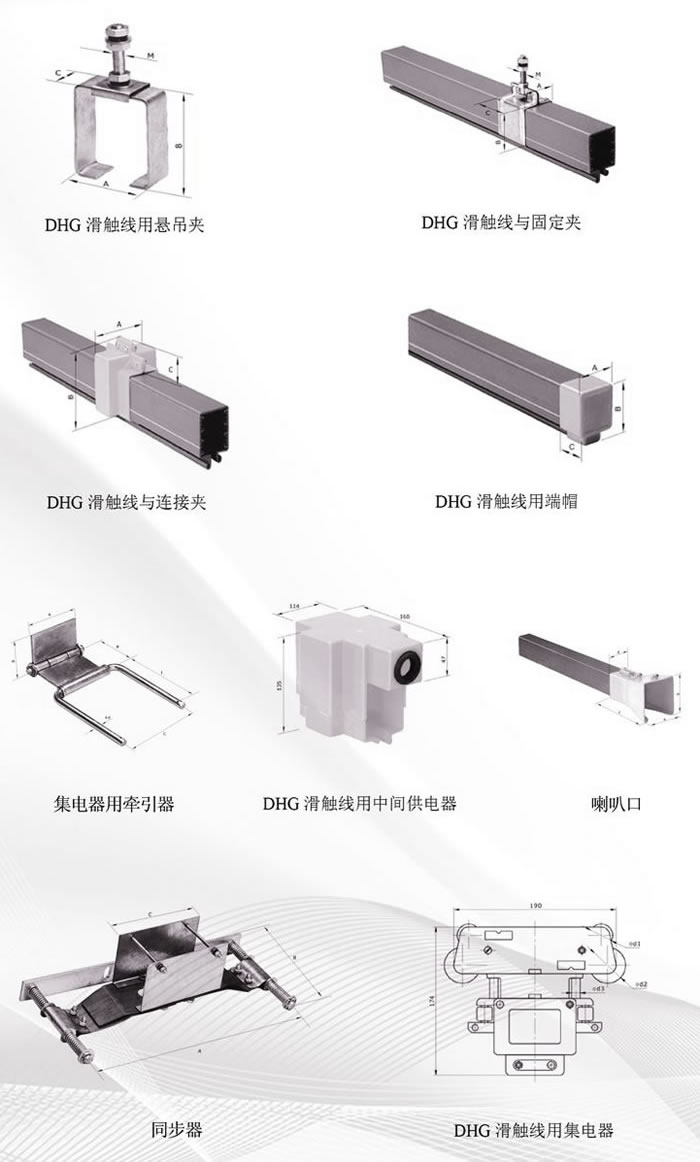

六:安装附件



序号附件名称适用DHG型号适用DHGJ型号
1悬吊夹GXJJXJ
2固定夹GGJJGJ
3连接夹GLJJLJ
4端帽GDMJDM
5牵引器FQYFQY
6支架FZJFZJ
7顶端供电器GGQTJGQT
8中间供电器GGQMJGQM
9供电段GGDJGD
10喇叭口GDXJDX
11热膨胀补偿段GPZJPZ
12同步器FTBFTB

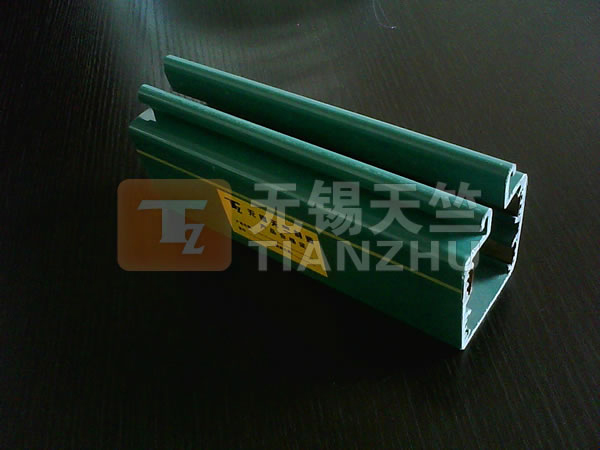

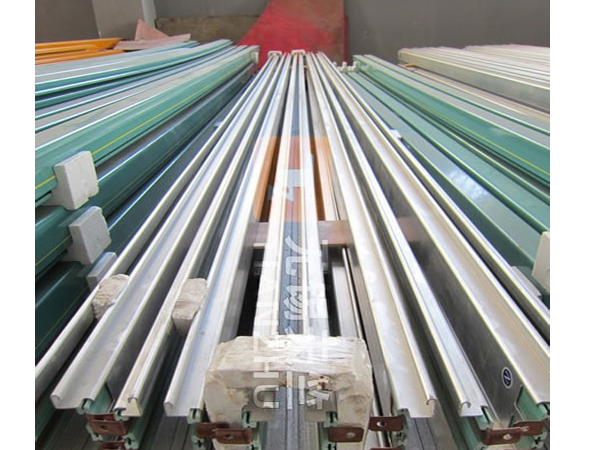

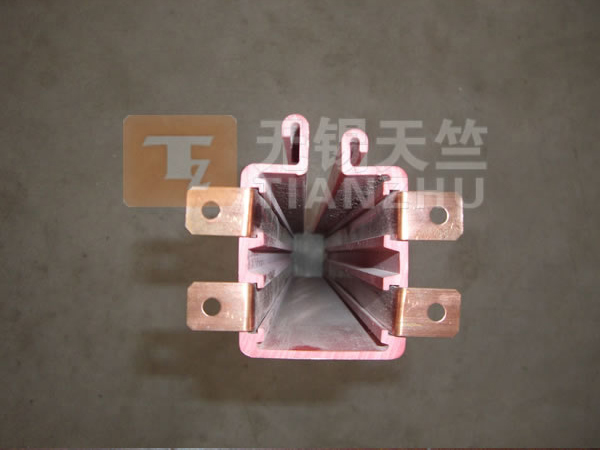

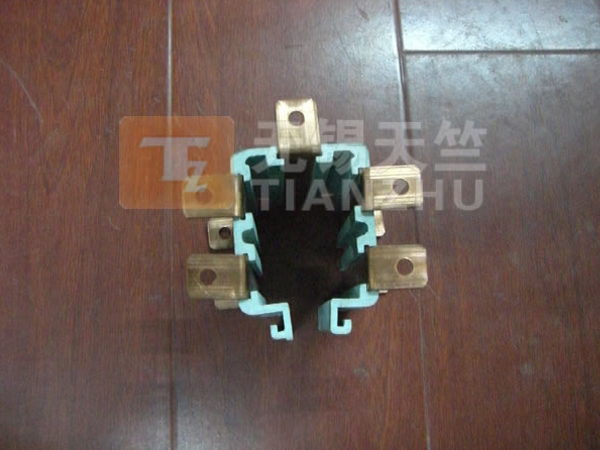

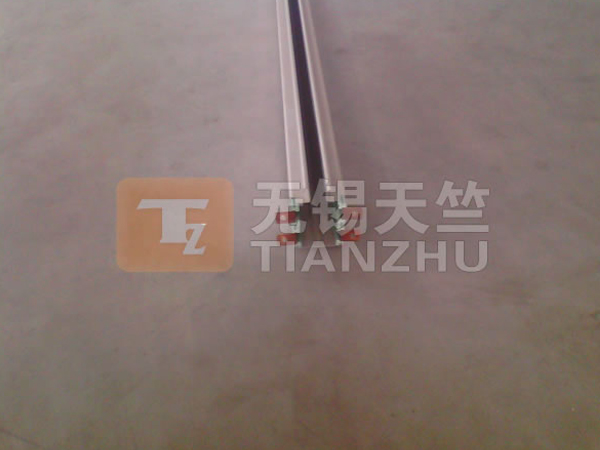

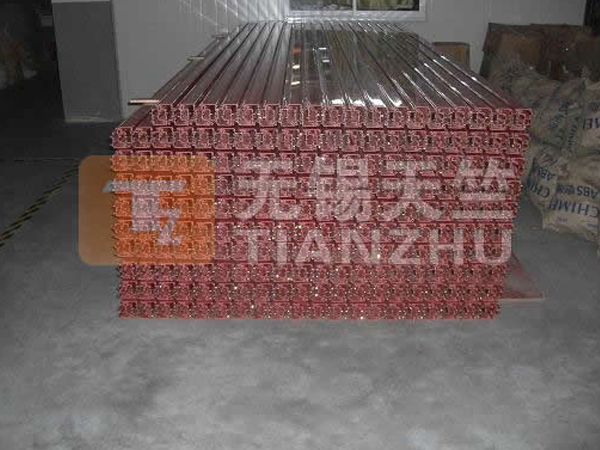

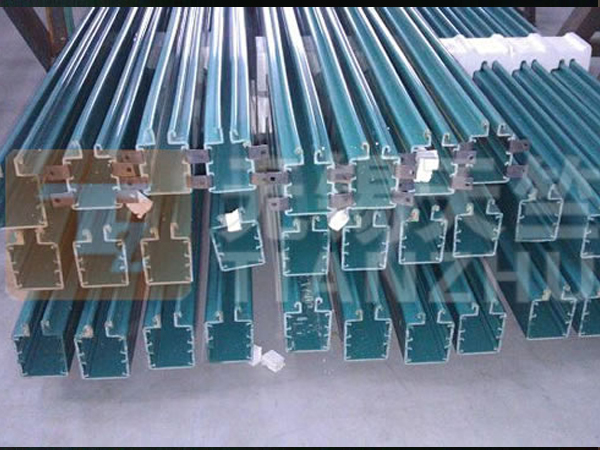

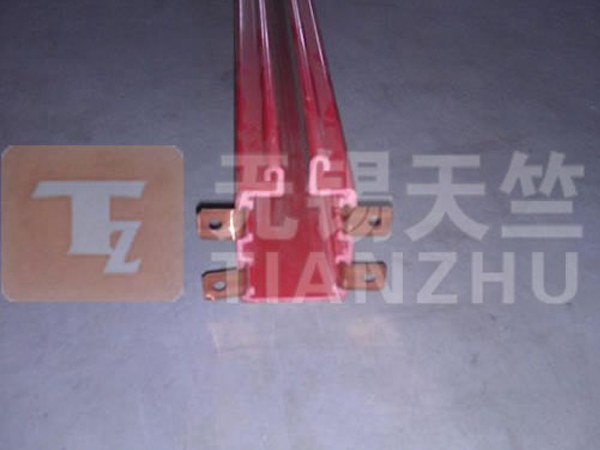

七:产品实样



八:滑线安装注意事项


滑线安装:



1)安装位置的确定

a. 靠近传动位置,并安装在用电设备的同一侧。

b. 远离尉烈震动区且尽量避开膏温热源点。

c. 注意维修的方便性。


2)选择合适的悬吊方式

a根据现场情况选用合适的悬吊支架型号和尺寸;

b悬吊间距标准长度1200mm.***长不得超过20000mm;


3)安装注意事项

a. 按安装示意图,确定供电段、膨胀段等功能段的位置,并按安装位置进行编号。

b. 安装首根滑线.须用固定悬吊来悬吊,以作为全线校直的基准。

c. 首根滑线【导管)安装时应调整其与用电设备的运行轨道中心线平行度不大于1.5mm/1000mm,后续安装的滑线确保与首根滑线直线度和用电设备的运行轨道的直线度都不大于1.5mm/1000mm。

d. 对于DHGJ型滑线必须有效保证每根滑线良好的接地性能。

e. 安装完毕,应对全线复检o当首根安装的滑线(导管)不作为校验基准时,可以用浮动悬吊夹警换。

f. 检测安全安装状况,保证全线与用电设备轨道的平行度和滑线(导管)本身直线每不大于15mm。

g. 集电叠的安装.注意与导管的长短脚的匹配。

h. ***后进行通电运行,发现问题立即解决。

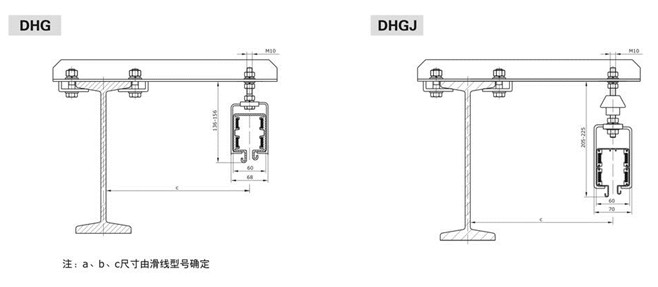

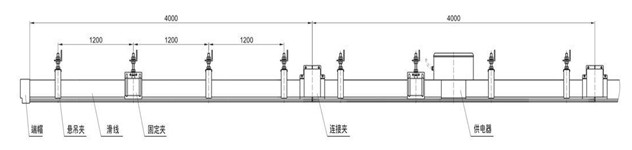

安装示意图:
